高低压成套设备有哪些设备？

一、 高压成套设备（通常指额定电压在3.6kV及以上）

高压成套设备主要用于电能的接收和分配，是电力系统中的关键环节。最常见的是高压开关柜。

主要设备包括：

1. 高压断路器

• 功能：作为主开关，可以带负荷分合电路，并在发生严重故障（如短路）时，能迅速切断电流，保护后续设备。

• 类型：真空断路器、SF6（六氟化硫）断路器。

2. 隔离开关

• 功能：用于在电路中断后形成一个明显的、有足够安全距离的断开点，以保证设备和线路在检修时的安全。它不能带负荷操作。

3. 负荷开关

• 功能：介于断路器和隔离开关之间，可以带额定负荷电流进行操作，但通常不能切断短路电流。常与高压熔断器配合使用。

4. 高压熔断器

• 功能：一种简单的保护电器，当电流超过规定值一定时间后，以其自身产生的热量使熔体熔化，从而断开电路。常用于保护变压器等设备。

5. 电压互感器

• 功能：将高电压按比例转换成标准的低电压（如100V），供测量仪表、继电保护装置使用。

6. 电流互感器

• 功能：将大电流按比例转换成标准的小电流（如5A或1A），供测量和保护装置使用。

7. 避雷器 / 过电压保护器

• 功能：用于保护电气设备免受雷击或操作引起的瞬时过电压损害。

8. 继电保护装置

• 功能：是开关柜的“大脑”，实时监测电流、电压等参数，当检测到故障（如过流、速断、接地等）时，会发出信号驱动断路器跳闸。

9. 接地开关

• 功能：在设备检修时，将其可靠接地，防止突然来电，保障人员安全。

常见的高压成套设备型号：

• KYN28A-12（中置式手车开关柜）

• XGN15-12（环网柜）

• HXGN-12（环网柜）

二、 低压成套设备（通常指额定电压在1000V及以下）

低压成套设备种类更多，应用更广泛，从大型配电室到我们日常生活的楼层都随处可见。

主要设备包括：

1. 低压断路器

• 框架断路器：用于总电源进线，容量大。

• 塑壳断路器：用于支路配电。

• 微型断路器：用于末端配电，如家庭、办公室的配电箱。

• 功能：核心控制和保护设备，能接通、承载和分断正常电路条件下的电流，也能在规定的非正常条件下（如过载、短路）接通、承载一定时间和分断电流。

• 类型：

2. 接触器

• 功能：用于频繁地接通和分断电动机等主电路，通常由继电器或PLC控制。

3. 热继电器

• 功能：与接触器配合使用，主要用于电动机的过载保护。

4. 刀开关 / 隔离开关

• 功能：在低压电路中用于电源隔离，创造明显的断开点。

5. 熔断器

• 功能：与高压熔断器类似，是简单的过载和短路保护电器。

6. 电流互感器 & 电压互感器

• 功能：与高压柜中的类似，用于测量和监测。

7. 电容器 & 电抗器

• 功能：组成无功补偿装置，用于提高电网的功率因数，节约电能。

8. 变频器 & 软起动器

• 功能：用于电动机的启动和调速控制，减少启动电流对电网的冲击。

9. 仪表

• 功能：如电压表、电流表、功率因数表、电能表等，用于监测电路参数。

10. 母线（铜排/铝排）

• 功能：在柜内用于连接各个电气元件，是传导和分配电能的主体。

常见的低压成套设备型号：

• 配电类：GGD, MNS, GCS, GCK（这些都是固定式或抽屉式的低压开关柜）

• 控制类：电动机控制中心，用于集中控制多台电动机。

• 末端类：配电箱/照明箱，就是我们日常生活中最常见的箱子。

• 补偿类：电容补偿柜，用于无功功率补偿。

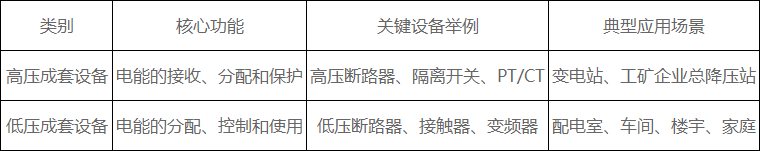

总结

希望这个详细的列表和解释能帮助您全面了解高低压成套设备。
