变频器在风机系统中的应用

本方案以 “节能优先、稳定可靠、智能可控” 为核心目标，从硬件选型、系统架构、控制逻辑三方面展开系统性设计，具体内容如下：

（一）硬件选型：精准匹配风机负载特性与工况

为确保系统长期可靠运行并实现高效节能，变频器选型必须严格匹配风机实际工况与负载特性。选型遵循以下核心原则：

1. 容量匹配原则：风机启动时存在一定冲击，变频器额定功率应不低于风机额定功率的1.1倍。对于高温、高粉尘等恶劣环境（如矿山、冶金行业），需额外预留 10%-20% 的功率裕量，以防长期过载与过热。

• 示例：一台额定功率为11kW的三相异步风机，标准工况下推荐选用15kW通用型变频器；若环境温度持续高于40℃，则应选用18.5kW或更高等级变频器，并强制配置独立散热风扇。

2. 环境适应考量：根据安装现场的温湿度、粉尘浓度、腐蚀性气体等因素，选择相应防护等级（IP等级）的变频器柜体，并确保柜内通风散热良好。必要时，需加装输入/输出电抗器、滤波器以抑制谐波干扰，保障电网质量与自身稳定。

3. 功能与网络接口要求：所选变频器需支持矢量控制或V/f控制模式，具备PID调节功能，以便与压力、流量等传感器构成闭环控制系统。同时，必须配备RS485、PROFINET或Ethernet/IP等工业网络接口，为实现远程监控与集群智能控制奠定硬件基础。

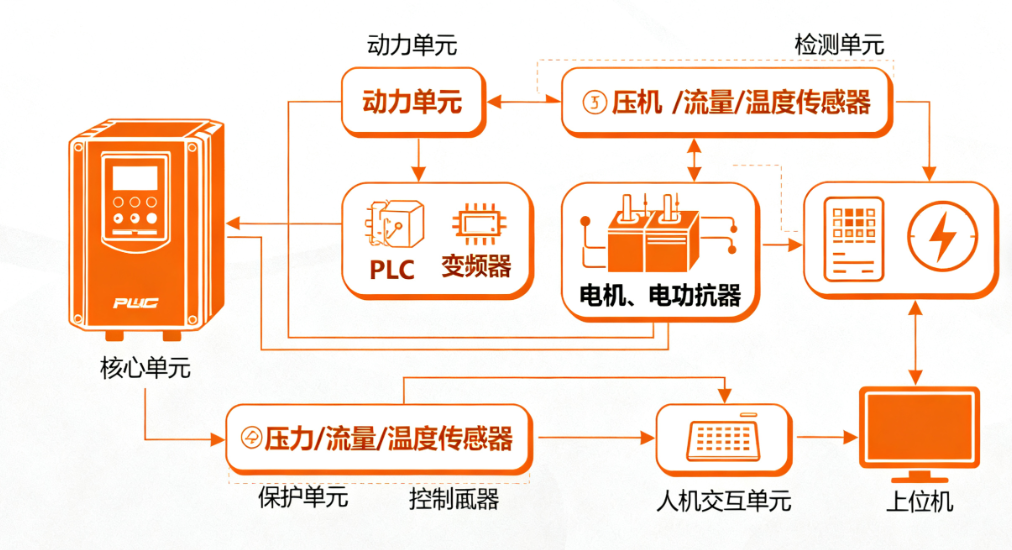

（二）系统架构：灵活可扩展的单机与集群模式

根据应用场景的复杂程度，提供两种可扩展的系统架构：

1. 单机独立控制模式：适用于单一风机设备的节能改造或新建项目。架构简洁，由“变频器+风机电机+现场传感器（可选）+本地/远程启停控制”构成，实现本地的自动调速与节能运行。

2. 集群智能协同模式：适用于多台风机并联运行的大型系统（如中央空调、大型车间通风）。该架构以PLC或DCS作为中央控制器，通过工业网络与所有变频器通信，根据总需求参数（如总风压、总流量）统一调度各台风机的启停与转速，实现系统整体能效最优，避免“大马拉小车”现象。

（三）控制逻辑：以节能与可靠为核心的多策略集成

控制程序的设计紧密围绕核心目标，集成以下关键逻辑：

1. 平滑软启动与停机逻辑：电机从0Hz起步，完全消除启动电流冲击，保护电网与机械传动系统。

2. 基于PID的闭环恒值控制：将传感器检测的实际值（如风管压力）与设定值进行比对，通过PID运算实时、自动地调整变频器输出频率，实现风量的高精度、稳定控制。

3. 睡眠与唤醒功能：在低需求时段（如夜间），当频率持续运行在最低阈值以下时，变频器可自动停机进入“睡眠”状态；当需求回升时，又能自动“唤醒”启动，最大化节约电能。

4. 故障分级预警与冗余策略：内置完善的故障诊断与保护功能。在集群模式下，若单台变频器故障，主控系统可自动调整其余风机的出力，保障系统不间断稳定运行。

总结而言，本方案通过精准的硬件选型奠定可靠基础，借助可扩展的系统架构适应不同应用规模，最终通过智能化的控制逻辑实现节能、可靠与可控的核心目标，为风机系统的升级改造与高效运行提供一套完整、可行的技术解决方案。
